检测目的
在1:1直升机旋翼塔上进行试验，测量旋翼桨叶在运动过程中的变形情况，及挥舞角、摆振角、扭转角等运动参数的解算。
检测方案
在桨叶表面粘贴标志点，将测量头、高亮光源及光电传感器放置于旋翼塔顶部，测量头采集桨叶旋转过程中的图像信息，高亮光源负责高速下的补光，传感器用于触发相机采集数据。

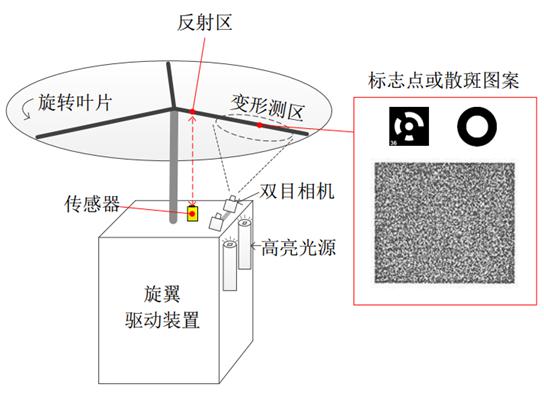

图：实验示意图
检测流程
（1）桨叶表面粘贴标志点。
（2）在旋翼塔顶部架设测量头、光源及传感器。
（3）桨叶转动，传感器触发相机采集数据。
（4）数据计算，分析挥舞角、摆振角、扭转角等运动参数。
测量结果
下图为桨叶在某种工况下的位移图，通过对位移值、坐标值的分析，进而解算出挥舞角、摆振角、扭转角的变化趋势，为桨叶的验证、设计提供依据。

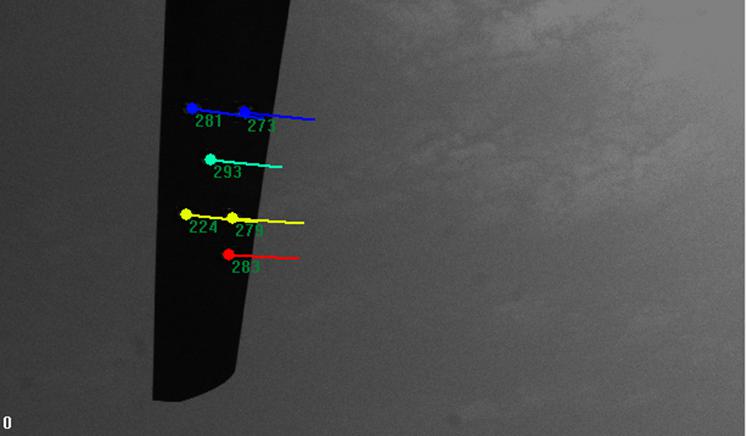

图：DIC测量位移值

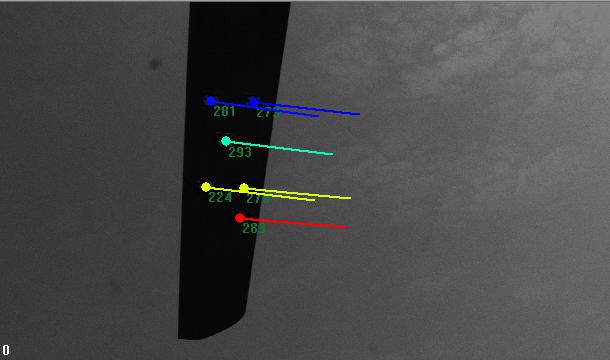

图：DIC测量位移值

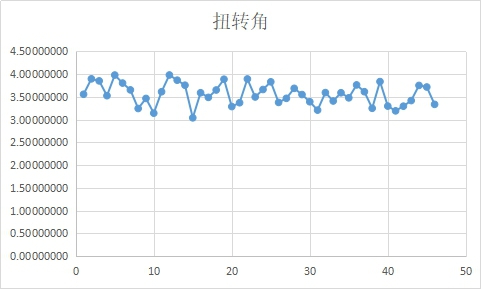

运动参数
